Objective

This assignment aims to deepen understanding of file system operations and encryption mechanisms by building a simple in-memory file system using the FUSE (Filesystem in Userspace) framework, followed by integrating AES-256 encryption to ensure data security.

Resources:

1. Less Simple, Yet Stupid Filesystem (Using FUSE)
2. In Storage Filesystem (ISFS) Using FUSE

Assignment: Link

Part 1

Setting Up FUSE environment

sudo apt-get install fuse libfuse-dev

Part 2

Building a Basic In-Memory File System with FUSE: Using the FUSE framework, create a simple in-memory file system. This file system should support basic operations such as:

• Create, read, and write files.
• Open and close files.
• Create and remove directories.
• List directory contents.

memfs

memfs/
├── Makefile
├── main.c             # 主程式，包含Initlize 和 FUSE 的入口點
├── node.c             # 節點操作（如Create, LookUP）相關操作
├── node.h             # header file of node.c
├── encryption.c       # 與資料加密和解密相關操作
├── encryption.h       # header file of encryption.c`
├── operations.c       # FUSE 各種函數的實現（如: read, write, mkdir）
├── operations.h       # headre file of operations.c
└── memfs.h            # global header file，定義核心結構、global vaviable，root等

Makefile

CC = gcc
CFLAGS = `pkg-config fuse3 --cflags` -Wall -g
LDFLAGS = `pkg-config fuse3 --libs` -lssl -lcrypto

SOURCES = main.c node.c encryption.c operations.c
OBJECTS = $(SOURCES:.c=.o)
HEADERS = memfs.h node.h encryption.h operations.h

all: memfs

memfs: $(OBJECTS)
	$(CC) $(CFLAGS) -o memfs $(OBJECTS) $(LDFLAGS)

%.o: %.c $(HEADERS)
	$(CC) $(CFLAGS) -c $< -o $@

clean:
	rm -f memfs $(OBJECTS)

Makefile 說明:
執行 make 時，會先找到 all，all 依賴於 memfs，所以去執行memfs ，memfs 依賴於 $(OBJECTS)，所以實際上會先去檢查所有的.o檔是否存在，

• 如果.o file 不在，就先把對應的.c檔編譯成.o file
• 如果.o file 存在，就直接執行 memfs 的生成

pkg-config fuse3 --cflags 及pkg-config fuse3 --libs 表示 provide the compiler the proper arguments to include “fuse3” library.
-Wall 表示啟用所有常用的編譯器警告

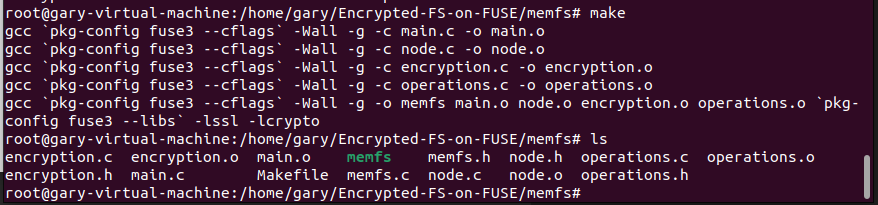

編譯成功後會出現一個可執行檔 memfs

將memfs 掛載到 /tmp/memfs

./memfs -f -d /tmp/memfs

-f : 表示讓process在foreground運作。主要目的是在terminal中看到程式的输出，類似於 dmesg (查看kernel 內的訊息)。

-d : Debug模式，可以用來查看更詳細的運作訊息，包含每個指令實際執行到的function、nodeid、pid、error message等等

結束後，在另一個terminal 中輸入:

cd /tmp/memfs

即可開始對file system進行各種操作。

---

創建新directory

mkdir testdir

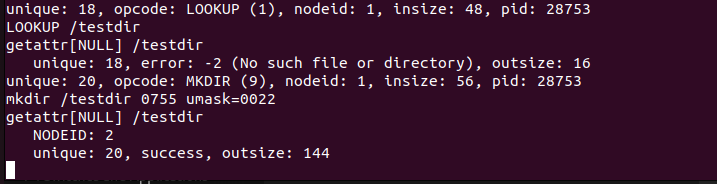

在Foreground中會出現:

可以發現，mkdir 實際上會先去LOOKUP /testdir，得到 error: NO such file or directory，
接下來會真正執行MKDIR 產生 testdir 這個目錄

---

建立新檔案

touch testfile

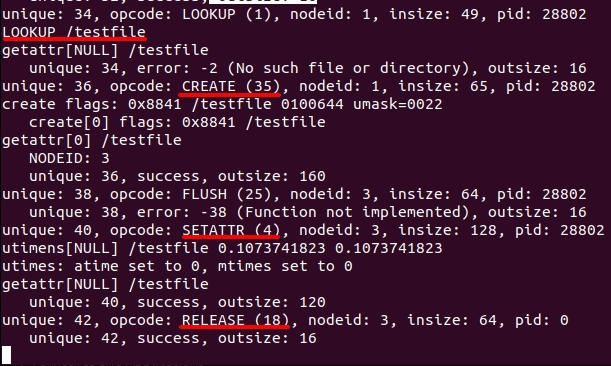

在Foreground中會出現:

可以發現創立檔案的流程:

• LOOKUP /testfile 得到 error: NO such file or directory
• CREATE /testfile 在nodeid 為 1(root directory)下創建testfile
• SETATTR 對testfile設定一些屬性(如: atimes, mtimes)，
• RELEASE 關閉testfile，得到success。

---

寫入檔案

echo "Hello" > testfile

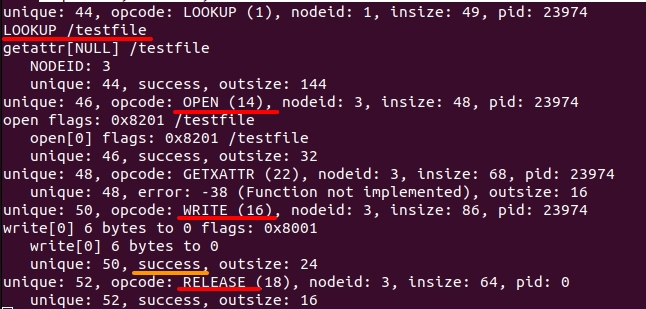

在Foreground中會出現:

可以發現共寫入6個bytes，"Hello\n" 共6bytes。

---

讀取檔案

cat testfile

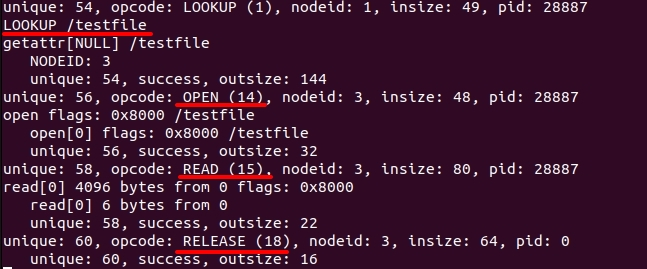

在Foreground中會出現:

---

列出directory內容

ls -l

在Foreground中會出現:

---

delete file

rm testfile

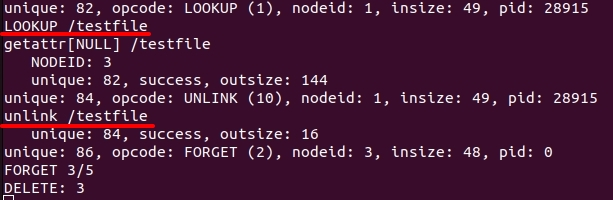

在Foreground中會出現:

---

delete directory

rmdir testdir

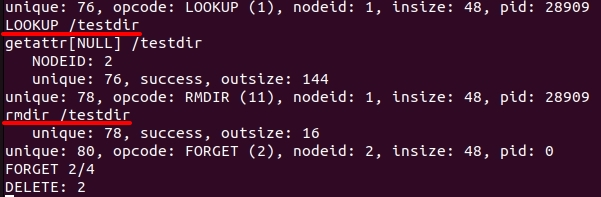

在Foreground中會出現:

若 directory不存在會出現:

Part 3, 4, 5

• Integrating AES-256 Encryption
• Encrypted with a different key
• Ensure all file operations (read, write, etc.) handle encrypted data correctly
• Testing and Validation

AES-256 Encryption如何運作?

• EVP_CIPHER_CTX_new() : returns a pointer to a newly created EVP_CIPHER_CTX for success and NULL for failure.
• EVP_EncryptInit_ex(ctx, EVP_aes_256_cbc(), NULL, key, iv)
• EVP_EncryptUpdate(ctx, *ciphertext, &len, plaintext, plaintext_len)
• EVP_EncryptFinal_ex(...)
• EVP_CIPHER_CTX_free(ctx)

Implement a mechanism for managing encryption keys, ensuring that each file can be encrypted with a different key. Design the system so that the encryption key must be supplied to open a file.

寫入時加密: 可以在mount 上資料夾之前，先設幾個斷點，到時候方便檢查是否確實加密

• 讓 memfs mount 上 /tmp/memfs：

gdb --args ./memfs -f -d /tmp/memfs

• gdb 寫入斷點:

break memfs.c:545    // before ending memfs_write()
break memfs.c:456    // before ending memfs_read()

• gdb 執行程式:

run

在另一邊的terminal 打入:

echo "123456789123456789" > testfile

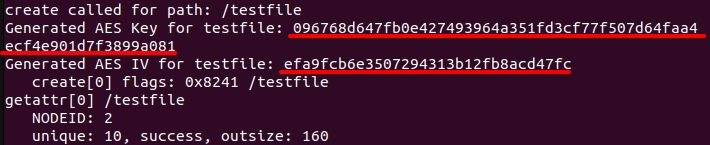

可以看到自動生成的AES key(32-bits)及IV(16-bits)，

停在中斷點後，在 gdb中打入指令，查看memory中的加密資料內容:

x/32bx encrypted_data

和我們直接印出資料內容: 得到一樣的內容

可以看到這串資料使用了AES-256加密演算法，且加密資料 encrypted_data 的內容與原始寫入資料: 123456789123456789\n 沒有任何關係

讀取時解密: 若要查看解密資料是否正確

• 先打:

cat testfile

• 停在中斷點後，在 gdb 打入指令，查看memory中的解密資料內容:

x/32bx decrypted_data

這次可以看到，解密的資料為正確資料，因為根據ASCII-Table:

• 1 為 0x31
• 2 為 0x32
• ...
• 9 為 0x39
• \n 為 0x0a

可以得到結論，寫入的資料經過AES-256加密過後，在未解密的情況下讀取，確實會是一串和原始資料不相關的資料，證實有正確實現加密檔案的動作，
而解密過後的資料decrypted_data 資料為: 123456789123456789\n，確實為寫入資料，因此驗證AES-256在寫入時有正確加密，不夠的位元也有做padding，而在讀取資料時才做解密的動作，且解密資料為寫入資料正確無誤。

測試多個檔案生成不同的key

touch testfile_2

touch testfile_3

Part 6

Testing and Validation

測試: 若給予錯誤的AES key，是否能解密資料

更改memfs_read() 為:

// Use wrong key to decrypted data
int memfs_read(const char *path, char *buf, size_t size, off_t offset,
               struct fuse_file_info *fi) {

    // ...

    // 定義錯誤的 AES 金鑰（與正確金鑰不同）
    unsigned char wrong_key[AES_KEY_SIZE] = "wrongkey12345678901234567890abcd";

    // 使用錯誤的金鑰進行解密
    int decrypted_size = decrypt_data((unsigned char *)node->data, node->size,
                                      wrong_key, node->aes_iv, &decrypted_data);


    // ...

這個memfs_read()內預設了錯誤的AES key，在讀取時會使用到錯誤的key，
並且return -EIO，所以在command line 會看到 Input/output error

執行結果:

可以看到，使用錯誤的AES key讀取已經加密的資料，無法讀取

卸载file system

fusermount -u /tmp/memfs

Problems
